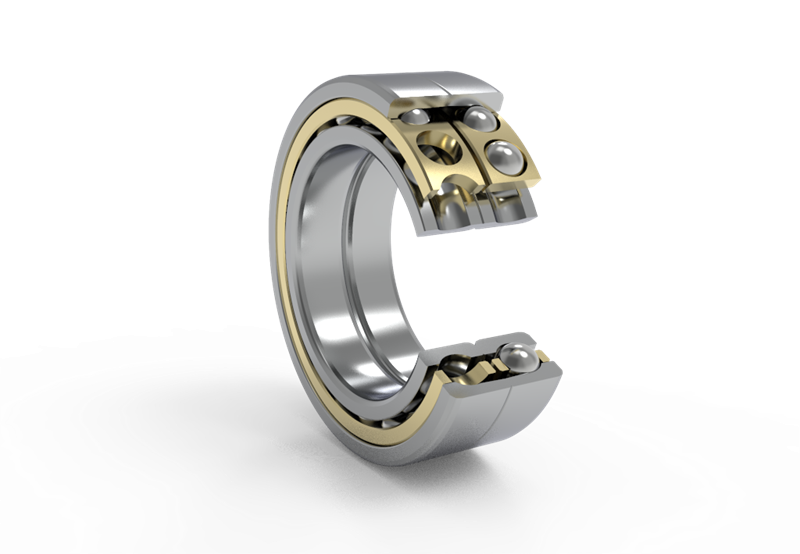

角接触球轴承内外圈的滚道可以在水平轴线方向上有相对位移，因此其设计可以承受联合负荷——即同时作用的径向和轴向负荷。角接触球轴承的轴向承载能力随着接触角的增加而提高。接触角的定义为，在径向平面上，钢球和滚道接触点的连线与轴承轴承轴线垂直线的夹角。负荷时沿着钢球和滚道接触点的连线从一个滚道传递到另一个滚道。

四点接触球轴承为一种单列角接触球轴承，是可分离型轴承，钢球与套圈四点接触，接触角为35°，可承受径向载荷和两个方向的轴向载荷或径、轴向联合载荷。

授权品牌 ZWZ

授权经销商江苏瓦轴工业技术有限公司

是否授权是

公司官网 http://www.zwzcn.cn/

总部地址苏州姑苏区盘胥路859号C1单元二楼B233室

182-2197-9777

立即预约

产品详情

基本尺寸 mm					基本额定载荷 kN		极限转速 rmin		轴承代号	作用点a mm	安装相关尺寸 mm			质量 kg
d	D	B	rmin	r1min	Cr	Cor	油润滑	脂润滑	轴承代号	作用点a	damin	Damax	ramax	质量
10	26	8	0.3	0.3	5.50	2.70	43000	32000	7000AC	8.2	12.4	23.6	0.3	0.0198
12	28	8	0.3	0.3	5.60	2.80	40000	30000	7001AC	8.5	14.4	25.6	0.3	0.0610
17	40	12	0.6	0.6	7.30	4.20	33000	25000	7203AC	11.9	22	35	0.6	0.0735
20	42	12	0.6	0.6	10.6	6.30	28000	21000	7004AC	13.2	25	37	0.6	0.0695
20	47	14	0.6	0.3	14.9	8.60	26000	19000	7204AC	15	25	42	0.6	0.105
20	52	15	1.1	0.6	14.1	8.50	17000	13000	7304BTN1	22.6	27	45	1.1	0.156
25	47	12	0.6	0.3	11.1	7.10	25000	19000	7005AC	14.4	30	42	0.6	0.0758
25	47	12	0.6	0.3	11.7	7.40	30000	23000	7005C	10.7	30	42	0.6	0.0758
25	52	15	1	0.3	15.9	9.80	23000	17000	7205AC	16.4	31	46	1	0.127
25	52	15	1	0.3	15.9	9.50	28000	21000	7205C	12.7	31	46	1	0.140
25	52	15	1	0.3	15.7	9.40	28000	21000	7205CTA	12.6	31	46	1	0.127
25	62	17	1.1	0.6	24.4	14.2	14000	11000	7305BM	27.1	32	55	1.1	0.277
25	62	17	1.1	0.6	24.4	14.2	14000	11000	7305BTN1	27.1	32	55	1.1	0.277
25	62	17	1.1	0.6	37.1	15.6	21000	16000	7305ACM	18.6	32	55	1.1	0.256
25	62	17	1.1	0.6	27.9	16.2	25000	19000	7305C	14.3	32	55	1.1	0.224
30	55	13	1	0.3	13.5	9.50	21000	16000	7006AC	16.4	36	49	1	0.118
30	55	13	1	0.3	13.5	9.50	21000	16000	7006ACTA	16.4	36	49	1	0.120
30	55	13	1	0.3	14.2	10.0	26000	19000	7006C	12.1	36	49	1	0.118
30	60	16	1	0.3	18.5	12.3	13000	9800	7206BJ	27.2	36	54	1	0.203
30	62	16	1	0.3	18.5	12.3	13000	9800	7206BM	27.2	36	56	1	0.249
30	62	16	1	0.3	20.5	13.5	13000	9800	7206BTN1	27.4	36	56	1	0.200
30	62	16	1	0.3	21.0	13.8	20000	15000	7206AC	18.7	36	56	1	0.215
30	62	16	1	0.3	21.0	13.8	20000	15000	7206ACJ	18.7	36	56	1	0.203
30	62	16	1	0.3	21.0	13.8	20000	15000	7206ACM	18.7	36	56	1	0.240
30	72	19	1.1	0.6	29.3	18.2	12000	8900	7306BM	30.9	37	65	1.1	0.371
30	72	19	1.1	0.6	27.5	17.8	12000	8900	7306BTN1	30.8	37	65	1.1	0.362
30	72	19	1.1	0.6	31.0	19.5	17000	13000	7306ACM	21.6	37	65	1.1	0.413
30	72	19	1.1	0.6	32.3	20.3	21000	16000	7306C	16.4	37	65	1.1	0.346
35	62	14	1	0.3	19.0	13.5	13000	9300	7007BTN1	27.4	41	56	1	0.155
35	62	14	1	0.3	19.1	13.7	23000	17000	7007C	13.5	41	56	1	0.148
